Описание подъёмно-сдвижных дверей HS 162
О модели

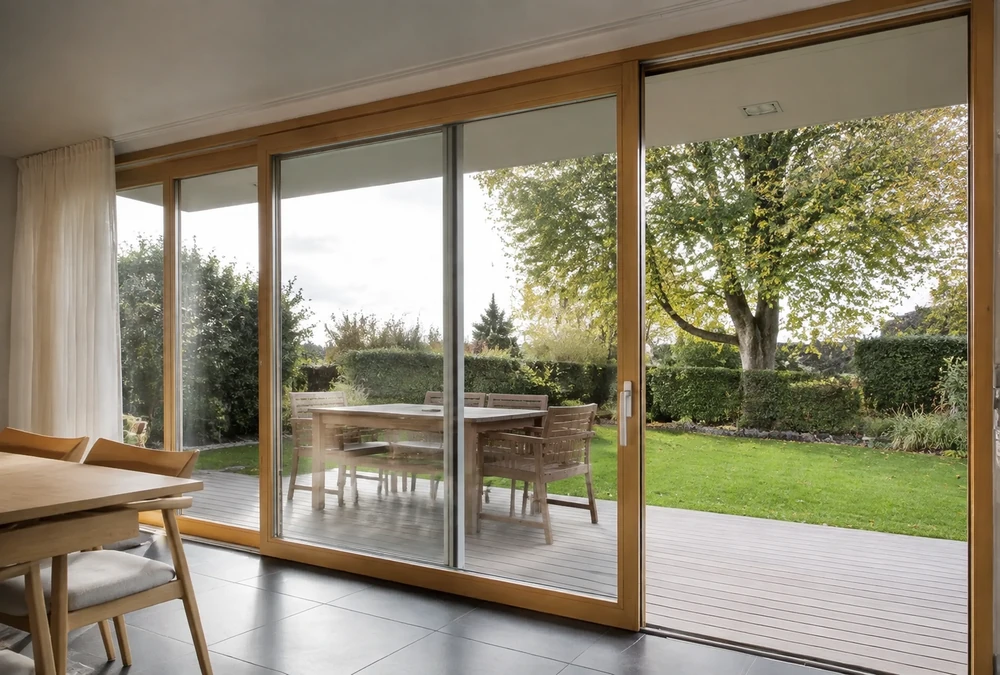

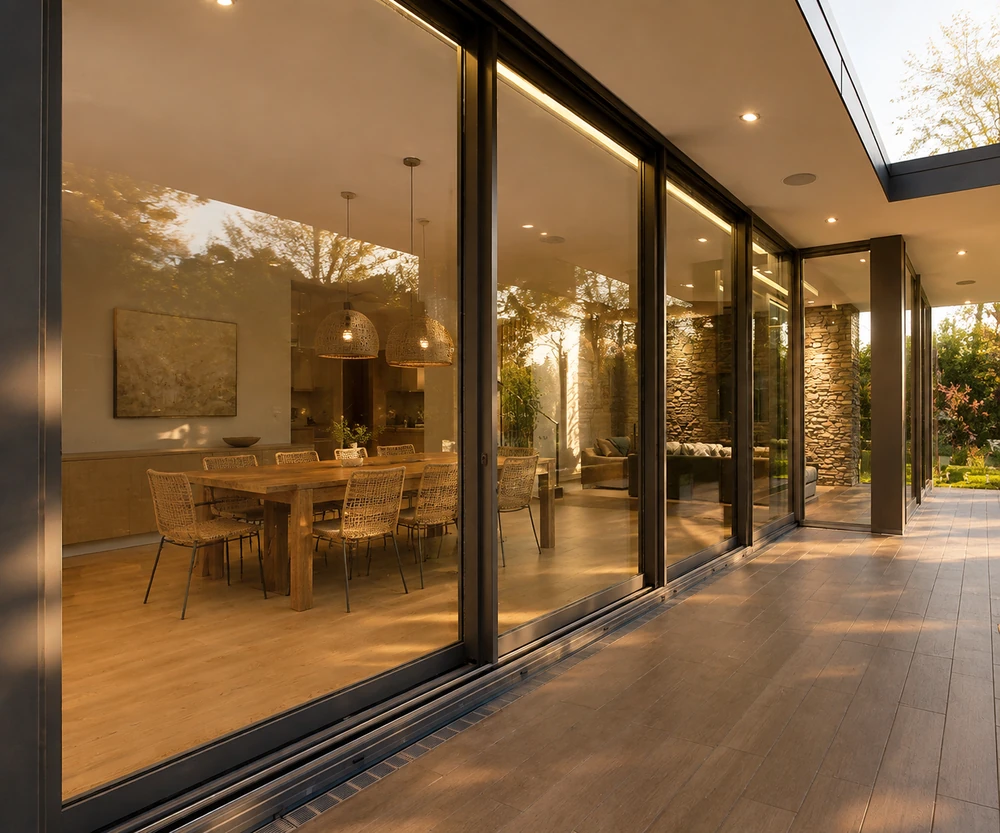

HS 162 — тёплая двухполосная система для панорамных дверей и выходов на улицу. Конструкция объединяет алюминиевый профиль, стеклопакет, направляющие, ходовые ролики и усиленную фурнитуру. Большая площадь прозрачного заполнения открывает обзор, а сдвижной принцип помогает рационально использовать пространство рядом с проёмом.
При повороте ручки подвижная створка приподнимается, встаёт на ролики и перемещается по направляющей. При закрывании она опускается обратно в раму и прижимается к уплотнениям. Такой механизм сочетает плавный ход с плотным закрыванием и подходит для крупноформатных дверей.
Профиль глубиной 162 мм выполнен с термоизолирующей вставкой. Стеклопакет толщиной 50 мм помогает сохранять комфорт в отапливаемом помещении. Максимальная высота проёма достигает 3 300 мм; точные размеры конструкции определяются инженерным расчётом.
Основная комплектация
- тёплая алюминиевая профильная система;
- стеклопакет 50 мм с закалёнными стёклами;
- подъёмно-сдвижная фурнитура и роликовые каретки;
- ручка и комплект запирания по спецификации;
- резиновые уплотнители и термоизолирующие вставки.
Технические характеристики HS 162
Модель
HS 162
Назначение
панорамные выходы на террасу, в сад или патио
Тип конструкции
подъёмно-сдвижные двери
Система
двухполосная
Профиль
тёплый алюминиевый, с термоизолирующей вставкой
Монтажная глубина профиля
162 мм
Толщина стенок профиля
2 мм
Коэффициент теплопередачи профиля Uf
2,562 Вт/(м²·К)
Заполнение
стеклопакет 50 мм
Стандартная формула стеклопакета
6з–18–4з–16–6з
Опция
стеклопакет с мультифункциональным стеклом
Максимальная высота проёма
3 300 мм
Схемы
1+0, 1+1 и 0+1+1+0
Открывание
одностороннее или центральное
Уплотнение
резиновое
Профиль и стекло
Профиль и теплоизоляция
Монтажная глубина HS 162 составляет 162 мм, толщина стенок алюминиевых профилей — 2 мм. Термоизолирующая вставка разделяет внешнюю и внутреннюю части профиля, снижая передачу холода через металлический контур. В системе также применяются резиновые уплотнители и теплоизолирующие вставки из вспененного материала.
Стеклопакет
Стандартное заполнение — стеклопакет 50 мм с закалёнными стёклами по формуле 6з–18–4з–16–6з. Мультифункциональное стекло доступно как дополнительная опция. Оно подбирается с учётом ориентации проёма, освещённости и требований к защите от солнечного нагрева.
Теплотехнический результат
Теплотехнические показатели готовой двери зависят не только от профиля и стеклопакета, но также от размеров, схемы открывания, монтажных примыканий и характеристик здания.
Открывание
Как работает механизм
Подъёмно-сдвижная фурнитура переводит вес створки на роликовые каретки. После поворота ручки панель приподнимается и свободно движется вдоль соседней части конструкции. При обратном повороте створка опускается и фиксируется в закрытом положении.
Схемы открывания
Схема 1+0 объединяет одну сдвижную и одну глухую часть. В конфигурации 1+1 две подвижные створки сдвигаются навстречу друг другу. Схема 0+1+1+0 формирует центральный проход между двумя глухими боковыми секциями. Оптимальная компоновка выбирается по ширине проёма, планировке и требуемой зоне прохода.
Монтаж
Общий подход
Монтаж HS 162 начинается с проверки размеров, геометрии и несущей способности проёма. При проектировании учитываются вес створок и стеклопакетов, расположение подвижных секций, высота чистого пола и способ крепления рамы.
Срок монтажа
Обычно установка занимает 1–3 дня. Точный срок зависит от размеров портала, количества секций, веса стеклопакетов, высоты работ и готовности основания.
Порог и отвод воды
Узел нижней направляющей согласовывается с отметкой чистого пола и покрытием террасы. На внешней стороне предусматривается организованный отвод воды. Решение по порогу и дренажу выбирается до производства, чтобы сохранить удобство прохода и защитить монтажный контур.
Проверка после установки
После монтажа проверяются геометрия рамы, плавность хода, работа ручек и запирания, прижим створок, положение уплотнителей и дренаж. Затем выполняется окончательная регулировка фурнитуры.
Преимущества HS 162
Тёплый профиль
Термоизолирующая вставка снижает передачу холода между внешней и внутренней частями алюминиевой конструкции.
Стеклопакет 50 мм
Многослойное заполнение с закалёнными стёклами повышает тепло- и шумоизоляцию панорамной двери.
Высота до 3 300 мм
Система позволяет проектировать крупноформатные выходы с увеличенной площадью прозрачного заполнения.
Экономия пространства
Створки перемещаются параллельно проёму и не требуют свободной зоны для распахивания.
Доступные опции HS 162
Мультифункциональное стекло
Опциональный стеклопакет помогает регулировать поступление солнечного тепла и подбирается с учётом ориентации фасада и режима эксплуатации помещения.
Схема открывания
Конфигурация с одной подвижной створкой, двумя встречными створками или центральным проходом выбирается по размерам и планировке проёма.
Цвет алюминиевого профиля
Порошковая окраска подбирается для сочетания с фасадом, интерьером, окнами и другими алюминиевыми конструкциями.
Фурнитура
Ручки, запирание и дополнительные элементы комплектации согласовываются с выбранной схемой и требованиями к эксплуатации.
